Libre Office Math |
Allgemeines |
Math dient zur Erstellung von mathematischen Formelgrafiken. |
Es führt keine Rechenoperationen aus. |
Aufruf |
Math wird am besten von
LO Write (Text),
LO Draw (Zeichnung),
LO Calc(Tabelle) oder
LO Impress (Chart) aufgerufen. Die Formel wird dann sofort integriert. |

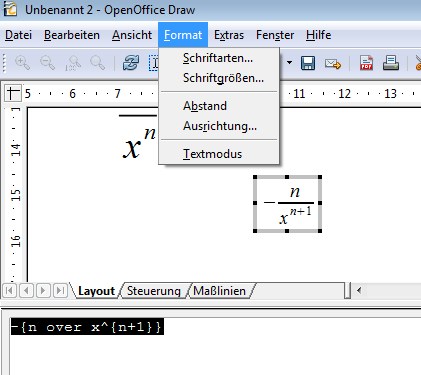

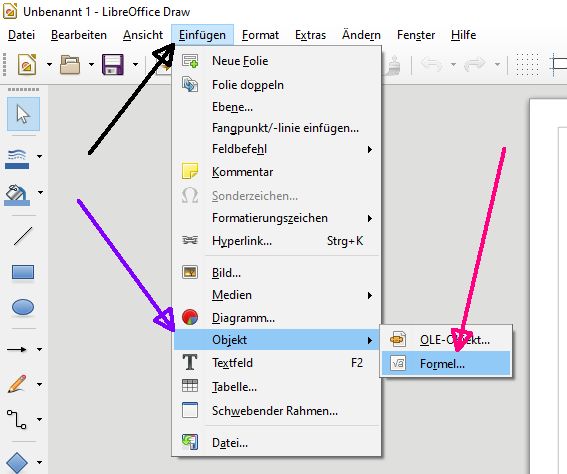

Aufruf des Formel-Editors aus LO Draw.
 |
Beispiele |
 |

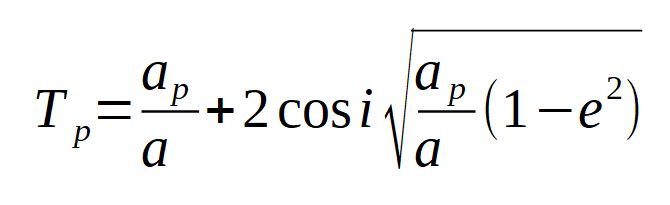

T_p = a_p over a + 2 cos i sqrt{a_p over a ( 1 - e^2)} |
 |
 |
left ( {f(x)} over {g(x)} right ) = {acute f(x) * g(x) - f( x) * acute g (x)} over {g(x) ^{2}}

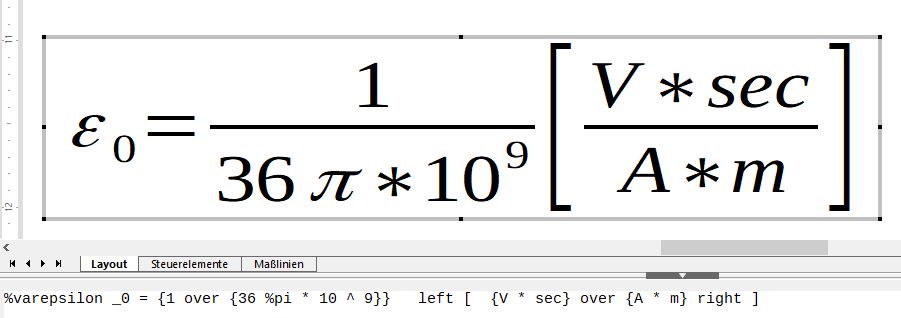

Das Apostroph an der großen Klammer wurde graphisch eingefügt. |
 |

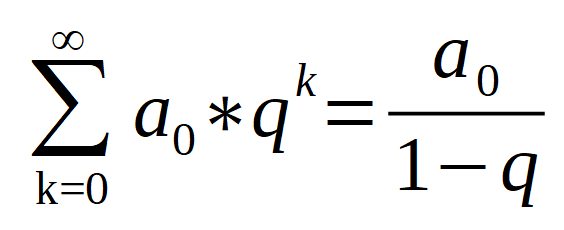

sum from{"k=0"} to { %unendlich } {a_0 * q^{k}} = {a_0} over {1 - q} |

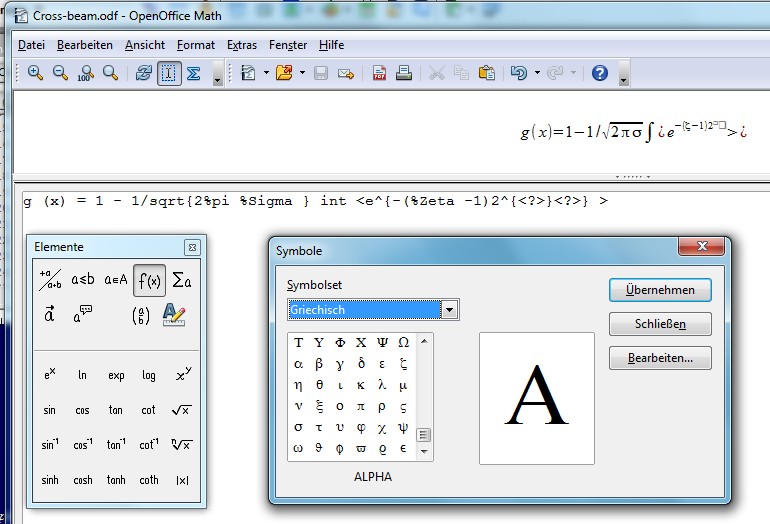

Arbeitsfenster |
 |

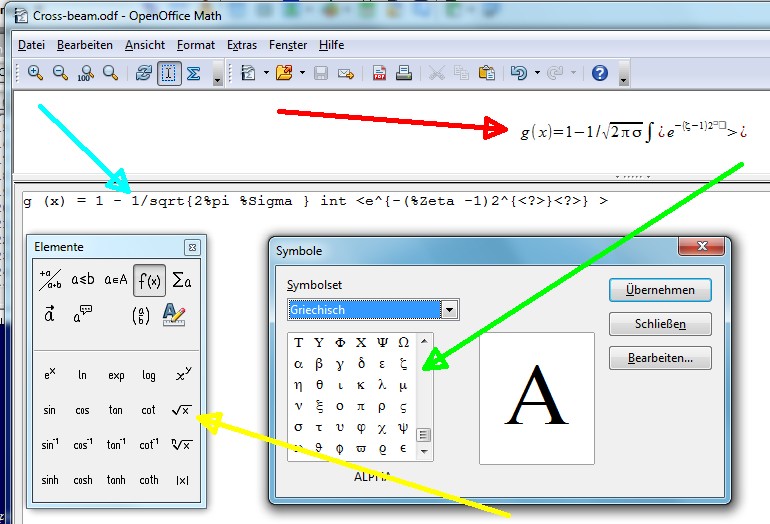

Bereiche |
- Formeldarstellung (roter Pfeil)
- Formelcodierung (blauer Pfeil)
- Elemente-Auswahl (gelber Pfeil)
- Symbole-Auswahl (grüner Pfeil)
 |
Formelcodierung |
Jede Formel wird alphanumerisch codiert. Das geschied automatisch bei der Verwendung von Elementebox und Symbolebox. |

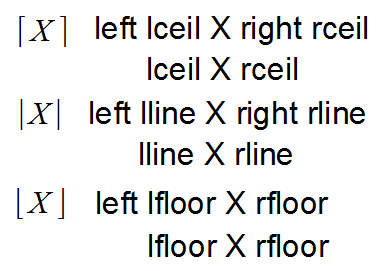

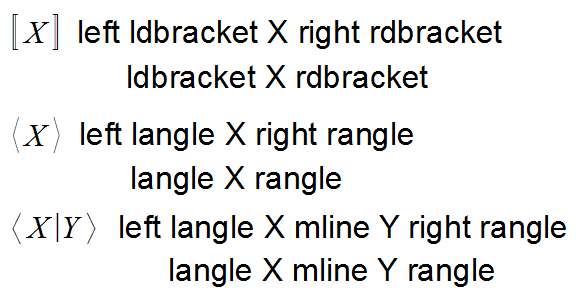

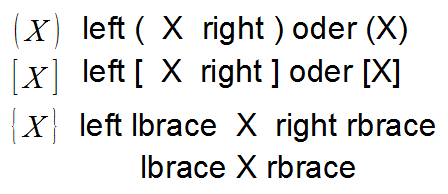

Klammern |
{} geschweifte Klammern dienen nur zur Gruppierung und werden nicht dargestellt. |
z.B.: -{n over x^{n+1}}
nroot n {a_1 + a_2 + ... + a_n} n benötigt keine Klammer, mehrere Wurzelelemente müssen geklammert werden |
 |
|
|
|
Formatieren |
Um Schriftgröße und Font zu ändern, muß man die Formel im Editor markieren. |
 |
Elemente |
Über "Elemente" werden spezielle Operatoren und
graphische Anordnungen von Operatoren codiert. |
 |
Index |
| _ |
tiefer Index |
A _ B |
|
| ^ |
hoher Index |
A ^ B |
|
Funktionen |
| / |
Geteilt durch (Schrägstrich in laufender Zeile) |
| over |
Geteilt durch (horizontaler Bruchstrich) |
| sqrt | Wurzel |
| int |
Integral |
| sum |
Summe |
|
Symbole |
| %Sigma | griechisches Sigma |
| %Zeta | griechisches Zeta |
|
 |
