Positionierung |
| allgemeines |
Der Patient muss in einer reproduzierbaren Weise gelagert werden. |
Dazu sind ein Bestrahlungstisch erforderlich und verschiedene Hilfsmittel notwendig. |
| Lagerungstisch |
Symphony |
Lagerungstisch der Fa.
 |
| Lagerung |
| Kombiboard |
Das Kombiboard
Unger-Medizintechnik
ist für alle Bestrahlungen im Kopf-, Hals- und Brustbereich geeignet. Es hat
spezielle Armhalter, Schulterstützen, Kopflagekissen und eine verstellbare
Gesäßbremse. |
| Wingboard |
Das Wingboard von
Unger-Medizintechnik besteht aus
Carbon. Es kann mit verschiedenen Kopfschalen verwendet werden. |
| Kniefix |
Durch erhöhte Lagerung der Knie, wird
der Rotationsfehler der Beine verringert. |
| Vakuumkissen |
Sack mit Styroporkugeln. Durch Absaugen der Luft entsteht ein geformter starrer Körper. |
| TBI-Board |
schwenkbare Lagerungshilfe aus Karbon. Speziell für Ganzkörperbestrahlungen |
|

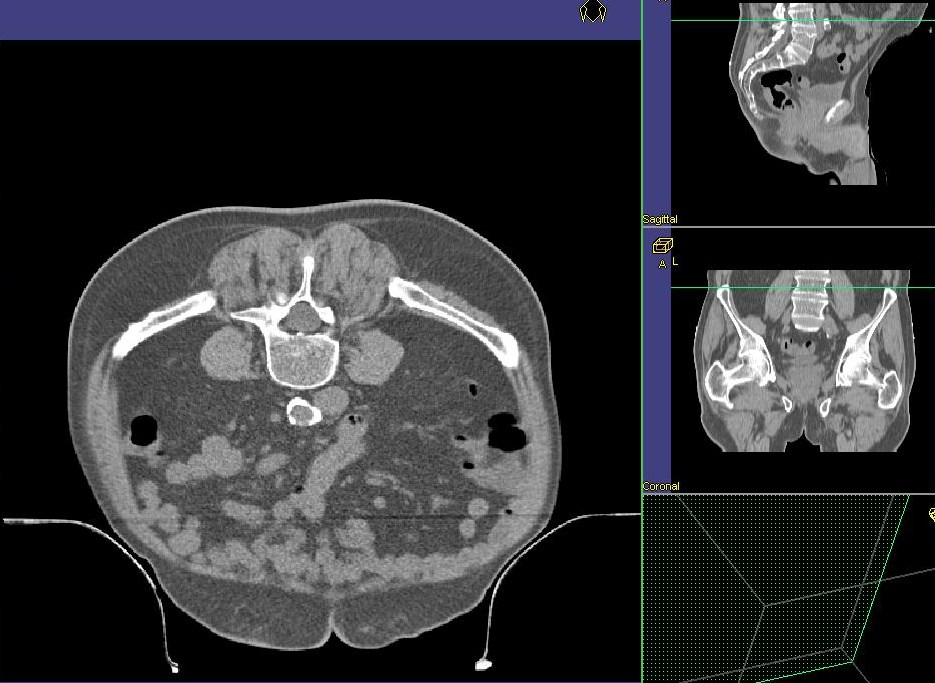

| Belly - Board |
Durch die Bauchlage auf dem Belly - Board rutscht der Bauch in die Kuhle.
Der Dünndarm wird größtenteils aus dem kleinen Becken entfernt und so geschont.
 |
Mobiler Tisch für Linac, CT, MR, Brachytherapie |
| Hautmarken |
Auf der Haut werden Markierungen angebracht, die eine reprozierbare Lagerung ermöglichen. |
| Positionierung |
Zur genauen Positionskontrolle werden Laser verwendet. |
| SGRT |
Surface Guided Radiation Therapy |
SGRT Community |
SGRT erfasst die Oberfläche des Patienten während der Planung als Referenzmodel. |
Bei der Therapie wird die ermittelte Oberfläche mit dem Referenzmodel verglichen und die Lagekorrektur in allen 6 Freiheitsgraden berechnet. |
| Surface Scanning |
Spezielle Geräte überprüfen die Lagerung durch Erfassung der Oberfläche des Patienten. |
Catalyst®: C-RAD AB, Uppsala |
AlignRT®: VisionRT, London |
| Rotationsfehler |
- Roll: Drehung um die Achse, No-Bewegung
- Pitch: Nickbewegung, Yes-Bewegung
- Yaw: Seitneigung, Rechts-Links-Bewegung, Achs-Neigung
|
| Immobilisierung |
Zur besonders genauen Positionierung werden Masken angefertigt . |
Vakuumkissen |
| Masken |
| Zur präzisen Bestrahlung im Kopf-Hals-Bereich werden Masken angefertigt. |
Dazu sind Maskenmaterial, Wasserbad und Kopfhalterung erforderlich. |
| Maskenmaterial |
Zur Herstellung der Maske werden Kunststoffplatten verwendet, die bei niedrigen Temperaturen plastisch werden. |
| Kopfhalterung |
Kopfschulterplatte aus Carbon von Unger-Medizintechnik |
| Kohlefaser Haltesystem "Finesse" von MIS |
| trUpoint ARCH |
komplexes Kopf-Immobilisationsgerät. |
Gesichtsfreie Maske, Bite-Block, Nasenwurzel-Fixierung |
Lieferung durch Civco |
| Q-Fix |
Stereotaxie-Maske. Untermaske + Obermaske |
Nase und Augen werden ausgepart |
|
|

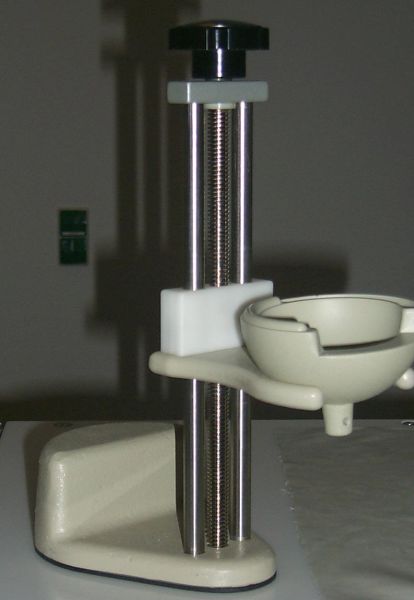

| Hodenschutz |
Bei Männern im zeugungsfähigen Alter kann den Hoden abgeschirmt werden. Dieses Model hat eine höhenverstellbare Unterschale.
 |
| Fiducials |
Kontrastgebende implantierte Marker |
MPB-Markerkit |
Zylindischer Goldmarker. Wird mit vorgeladenen Implantationsnadeln geliefert. |
Lieferung z.B. MPB-Scherer,
CS Diagnostics |
| OS-Mark |
Zylindischer Goldmarker mit zentraler Bohrung zum chirurgischen Festnähen. |
