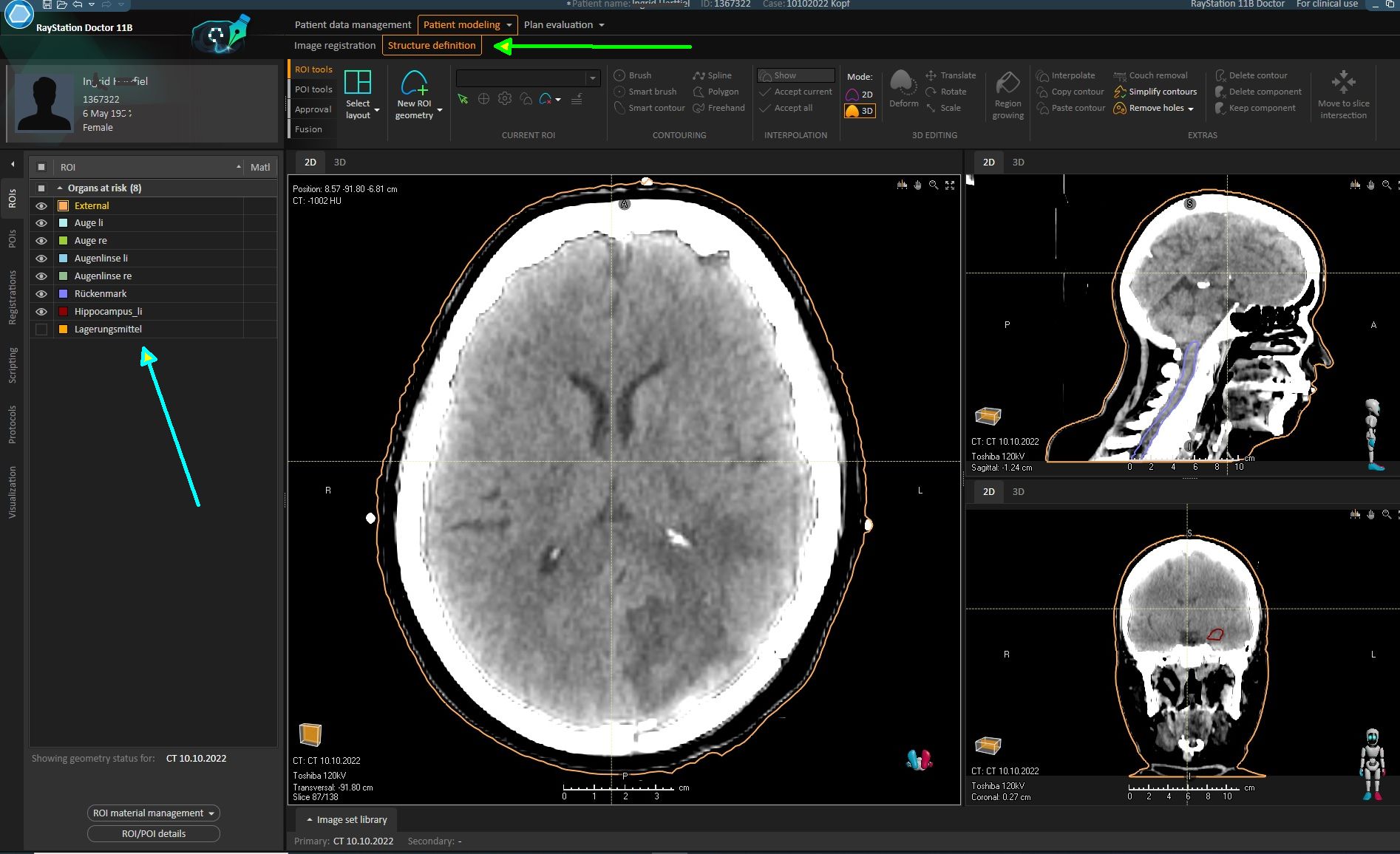

RayStation: Struktur Definition
In der Ebene sind es geschlossene Linien.
Das Planungssystem erzeugt aus den verschiedenen Schichten ein Volumen.
Dieser Prozess wird auch als Segmentierung bezeichnet, da ein abgebildete Körperteil in verschiedene Segmente gegliedert wird.

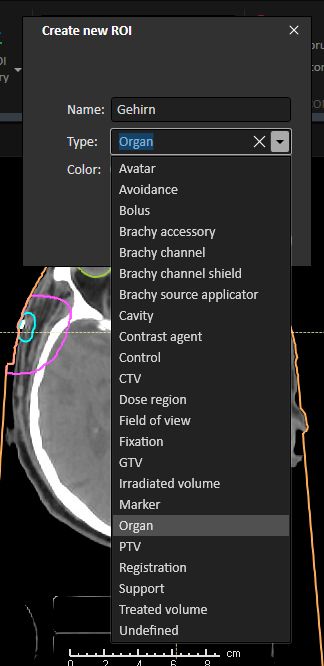

ROIs sind entweder Targets und OAR (Organs at Risk)
Targets sind Tumoren, Risikoregionen und nimmt Abflussgebiete.
OARs sind Risikoorgane, die im Falle einer Bestrahlung Funktionsstörungen und Nebenwirkungen auslösen können.
GTV, Gross Target Volume, der im Bild dargestellte makroskopische Tumor
CTV, Clinical Target Volume: GTV und Sicherheitszone mit mutmaßlicher mikroskopischer Tumorausbreitung. Auch Abflussgebiet.
PTV, Planning Target Volume: CTV und Sicherheitszone zur Erfassung von Lageänderungen durch Atmung, Herzschlag, allgemeine Entspannung
dann wird das klinische Tumorvolumen eingezeichnet (CTV, hellblau).
Es enthält das GTV, einen Sicherheitsrand und die mögliche Ausbreitung, zum Beispiel das Lymphabflussgebiet.

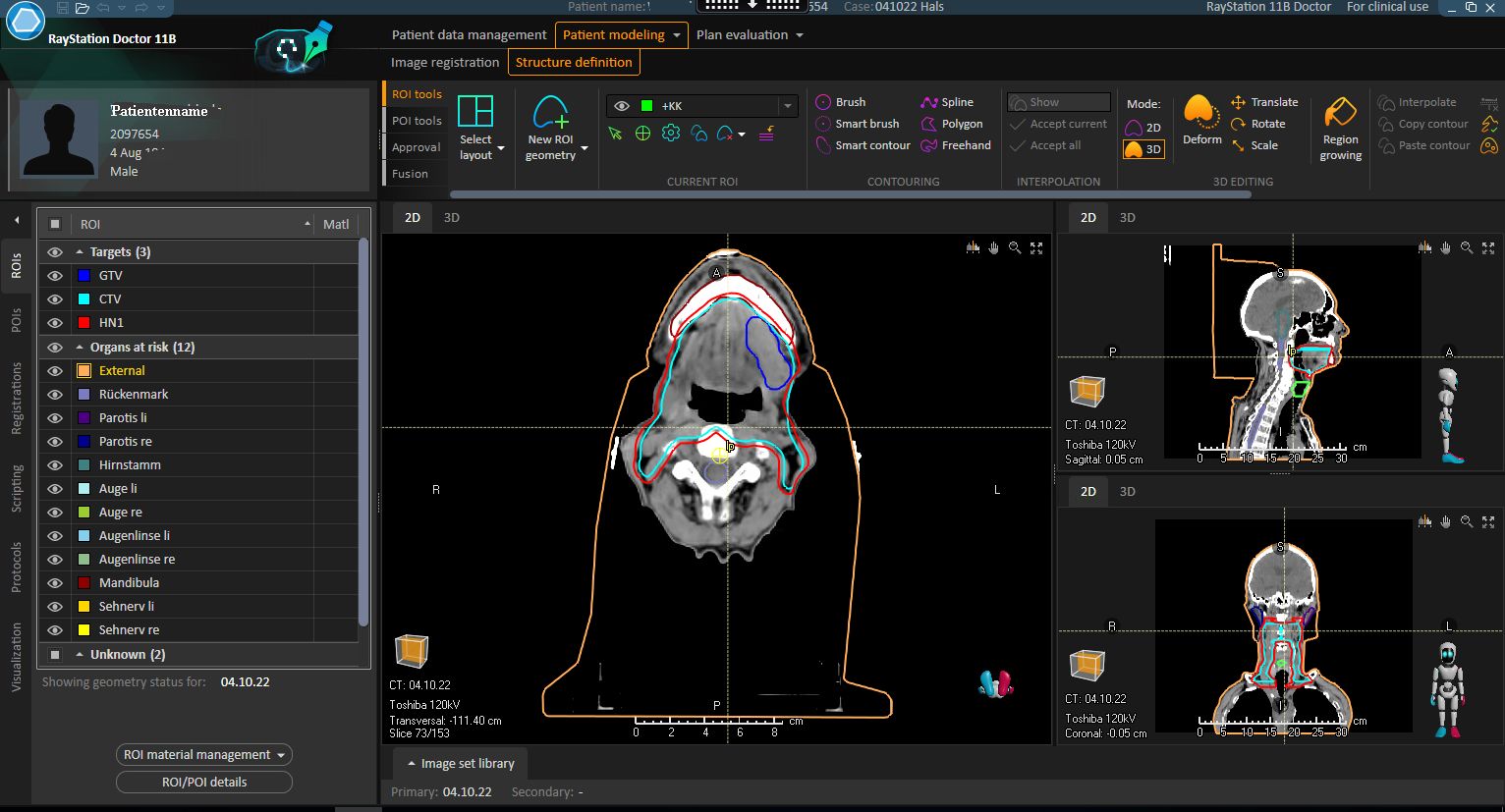

Das Planungszielvolumen (PTV hier HN1, immer rot) umfasst das CTV und eine Sicherheitszone für die Lagerungsunsicherheit
