konventionelles Röntgen |
| allgemeines |
Mit Röntgenstrahlen lassen sich Bilder des menschlichen Körpers erzeugen,
weil Knochen, Gewebe (Wasser) und Fett Strahlen unterschiedlich absorbieren. |

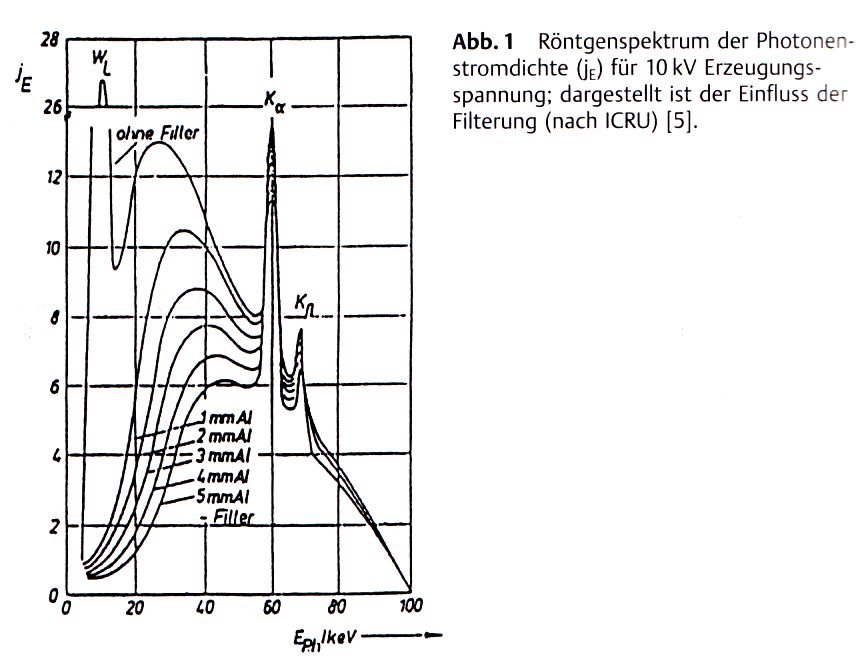

| Filterung |
Nach (3) |
| Unschärfe |
Da Röntgenaufnahmen ohne Linsen Bilder erzeugen, entsteht eine geometrische Unschärfe.
Diese ist von der Größe des Brennflecks und dem Verhältnis Fokus-Filmabstand zu Objekt-Filmabstand abhängig.

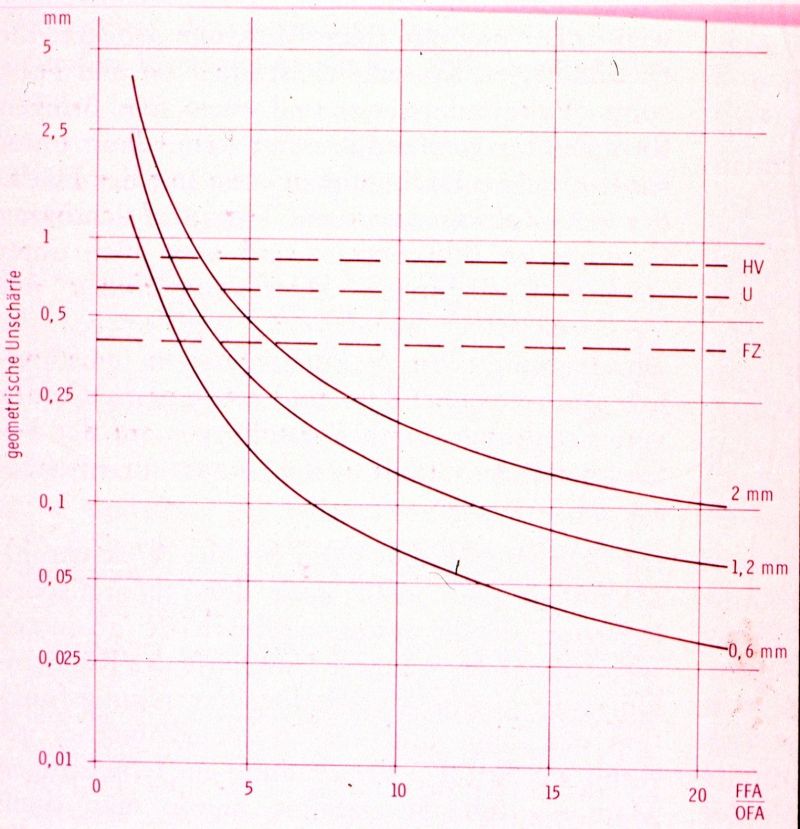

Die Kurven zeigen die verbesserte geometrische Schärfe bei steigendem Verhältnis
von Fokus-Film-Abstand zu Objekt - Film - Abstand für unterschiedliche Brennfleckgrößen. |
| digitales Röntgen |
Die Aufnahme erfolgt mit Kassetten mit Speicherfolien. |
Zum Auslesen benötigt man einen Reader. |
Die Bilder werden dann aufbereitet und als DICOM im PACS gespeichert. |
| Fuji |
Für den Fuji-Image-Reader werden FUJI-IP-Kassetten CC in folgenden Formaten verwendet: 18x24cm, 24x30cm, 35x35cm, 35x43cm |
| AGFA |
CR Kassetten mit Speicherfolie CR MD 4.0 General Set. |
Speicherchip zur Identifizierung der Kassette.
150µ Blei auf der Rückseite zur Vermeidung von Rückstreuung. |
Antistatische Innenauskleidung.
Phosphor-Speicherfolie aus BaSrFBrJ.
Lumineszenz bei 400nm.
Nach 2 Stunden Restenergie 30%. |
| Kontrastmittel |
|
| Konica Minolta |
Speicherfoliensystem – Regius SIGMA |
45 Folien /h |
Teil von |
Röntgen |
Diagnostik |
| Quellen |
1.) DIN 6868-150
Abnahmeprüfung medizinischer Röntgeneinrichtungen für Aufnahme und
Durchleuchtung
2.) Möller TB:
Röntgennormalbefunde.
5. Auflage, Thieme 2015
3.) Möller TB, Reif E:
Taschenatlas Einstelltechnik.
Thieme 2014
3.) ICPR 1970
Bericht Nummer 17 Radiation Dosometry, X-Rays generated at
potentials of 5 to 1501 keV.
Stuttgart: H Krieger, B G Teubner
|
 |
