zurück Home Elektronenoptik Ein Teilchenstrahlen aus Elektronen verhält sich am Doppelspalt wie eine Welle. Es bildet sich ein Interferenzmuster. Doppelspalt
Bildquelle: Original: NekoJaNekoJa Vektor: Johannes Kalliauer, CC BY-SA 4.0 , via Wikimedia Commons
allgemeines Elektronenstrahlen sind die Grundlage für die Braun'sche Röhre, den Röhrenfernseher, das Oszilloskop, das Elektronenmikroskop und Beschleuniger in der Strahlentherapie und Atomphysik

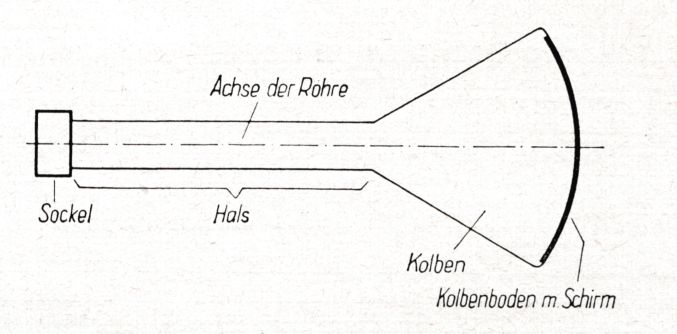

Braun'sche Röhre Braunsche Röhre

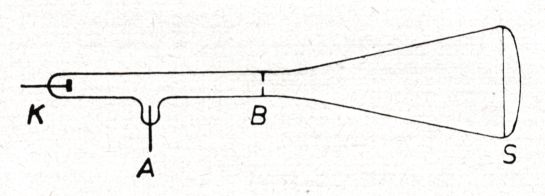

Braunsche Röhre
Wehnelt-Glühkathode Indirekt geheizte Wechselstromkathode
Glühkathode		 Kathode mit Wehnelt-Zylinder
Kathode mit Wehnelt-Zylinder

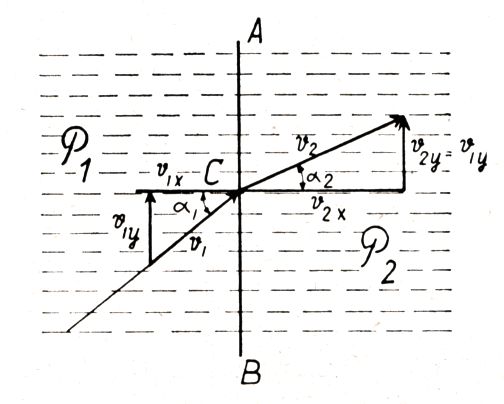

Brechung Brechung des Elektronenstrahls
 Brechung		 P1, P2: Potential
v1: Einfallsgeschwindigkeit
v2: Ausfallgeschwindigkeit
Die Komponente parallel zum Feld (v1y, v2y) bleibt unverändert.
Es gilt:
sin α1 = v1y / v1 und
sin α2 = v1y / v2 also ist
ssin α2 = v1y / v2 also ist

sin α1 / sin α2 = v2 / v1

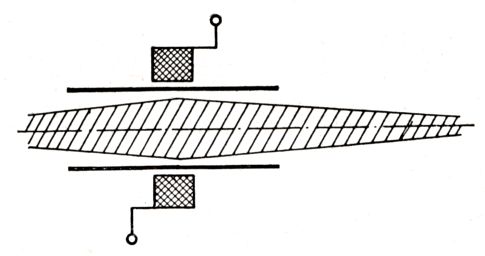

Spule Wiechert'sche Konzentrationsspule
Konzentrationsspule

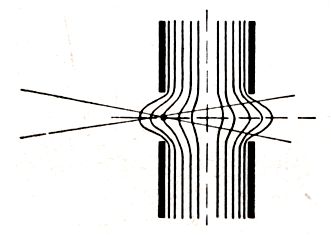

Lochblendenlinse Lochblendenlinse

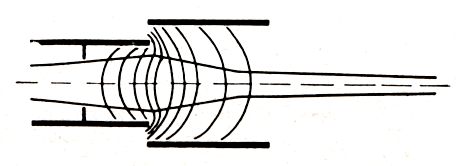

Rohrlinse Rohrlinse
Röhrenfernseher
Oszilloskop
Elektronenmikroskop
Strahlentherapie
Atomphysik
Teilchen-Strahlen Beschleunigte Elementarteilchen haben Welleneigenschaften. Die De-Broglie-Wellenlänge λ beträgt:

h: Plank'sches Wirkungsquantum.
m: Masse des Teilchens
E: Energie des Teichchen.		 Ein Elektronenstrahl von 100 eV hat eine Wellenlänge von rund 0,1 nm.

Teil von

 Optik, elektromagnetische Wellen, Photonen Physik
Quellen 1.) Möller W:
Die Braunsche Röhre.
4. Auflage, Jakob Schneider Verlag 1949
