allgemeines
elektrische Energie Erzeugung, Verbrauch, Preis
Stecker Deutscher Schuko-Stecker
 Südeuropa-Stecker: Italien, Spanien, Frankreich, Griechenland Amerika-Stecker: USA, Kanada, Mittel-, Südamerika: NEMA-5
B plug
Bild von Conrad H. McGregor [Public domain]		 England-Stecker: GB, Hongkong,
Netzkabel L: Phase, braun
N: neural, blau
Erde: grün-gelb gestreift
Kupferdraht Widerstände und zulässige Strombelastung
Durchmesser /
mm 		Querschnitt /
mm2		 Widerstand /
Ω/m		 Stromdichte A/mm2
1 2,55 5
0,05 0,0020 9,1 0,002 0,005 0,010
0,10 0,0079 2,22 0,008 0,020 0,040
0,15 0,0177 0,99 0,017 0,045 0,085
0,20 0,0314 0,557 0,031 0,080 0,155
0,25 0,049 0,357 0,049 0,125 0,245
0,30 0,071 0,248 0,070 0,180 0,350
0,35 0,096 0,1824 0,096 0,245 0,480
0,40 0,126 0,1396 0,125 0,320 0,625
0,45 0,159 0,1103 0,159 0,405 0,795
0,5 0,196 0,0894 0,196 0,500 0,980
0,6 0,283 0,0621 0,283 0,720 1,415
0,7 0,385 0,0455 0,384 0,980 1,920
0,8 0,504 0,0348 0,502 1,280 2,510
0,9 0,636 0,0275 0,636 1,620 3,180
1,0 0,786 0,0223 0,785 2,000 3,925
1,5 1,770 0,0099 1,760 4,500 8,800
2,0 3,142 0,0035 3,140 8,000 15,700
Frequenz 50 Hz: Europa, Asien, Afrika und Australien 60 Hz: Nord- und Mittelamerika Gleichstrom: bei der Bahn und auf Schiffen
Spannung 200-240 V: in Europa, Asien, Afrika und Australien 100 - 127 V: Nord- und Mittelamerika, Japan

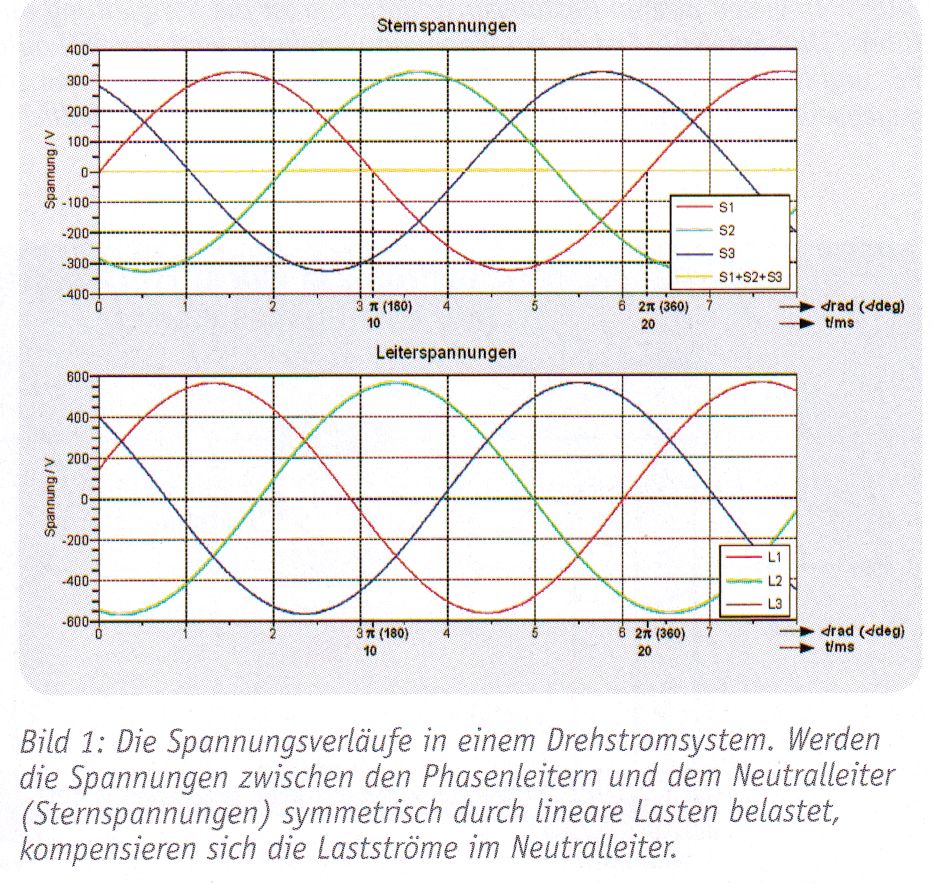

Drehstrom Drehstrom
Starkstrom 380-kV-Leitung, 220-kV-Leitung
DC GIL Direct Current Gas-insulated Transmission Line gasisolierte Gleichstrom-Übertragungsleitung Übertagung von Gleichströmen 2-6 GW
