Keyboard, Tastatur

Allgemeines

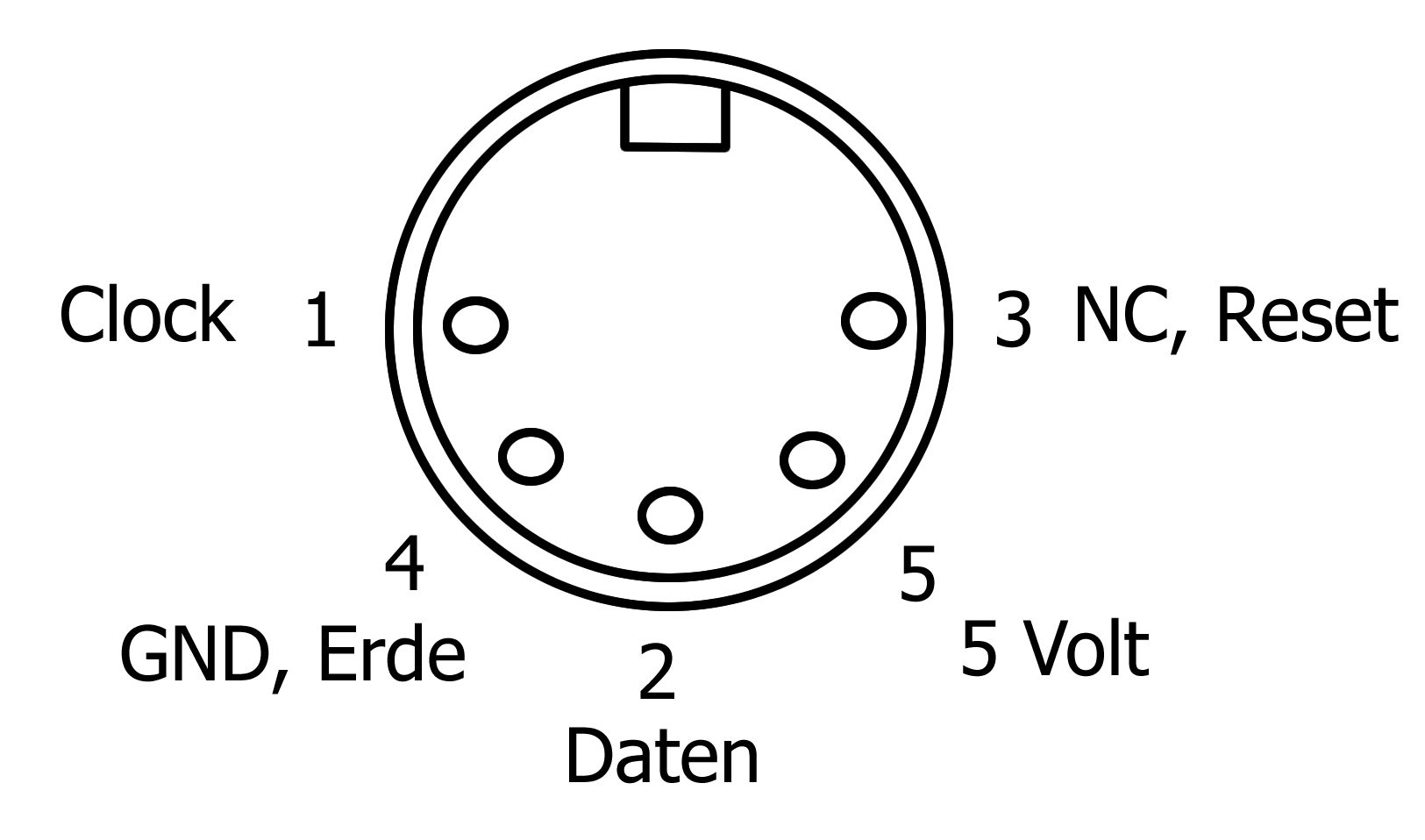

Stecker PS/2 - Anschluss
PS/2 - Anschluss

englische Tastenbelegung

 Mit der Tastenkombination hoch + alt kann zwischen deutscher und englischer Tastenbelegung gewechselt werden.
deutsch englisch
ä ´`
ö ;
ü [
Ä "
Ö :
Ü {
ß -
z y
y z
deutsch englisch
! !
" @
§ #
$ $
% %
& ^
/ &
( *
) (
= )
? _
´ =
` +
deutsch englisch
+ ]
* }
# \
' |
, ,
; <
. .
: >
- /
_ ?
< \
> |

Tastenkombinationen

Funktionsweise

Die Tasten sind in Reihen und Spalten angeordnet. Beim Tastendruck wird ein Reihen- und ein Spaltensignal ausgelöst. Die Signale wertet ein Mikrocontroller aus, z.B. 8042 (XT-Tastatur). Der Microcontroller sendet einen Scan-Code zum Rechner.

Scancode

 Eine Tastatur mit 16 Spalten und 8 Reihen kann maximal 128 Tasten belegen, bei 13 Spalten 104 Tasten. Der Mikrokontroller prüft >10x/s alle Tasten. Der generierte Scancode ist unabhängig von der Tastenbelegung und gibt nur die Tastenposition an.

Teil von

 Eingabe- und Ausgabe - Geräte Hardware
