Arduino: Input |
Allgemeines |
|
| Taster |
KY-004 |
Taster-Modul |
Beim Drücken des Tasters, werden zwei Signalausgänge miteinander kurzgeschlossen.
|
| Potentiometer |
|
Schiebe- oder Drehwiderstand ca 5-10 Ω |
der mittere Pol wird an einen analogen PIN A0 - A5
angeschlossen.
Die äußeren Pole gehen an 5V und Grd. |
void setup() {
Serial.begin(9600); //Serielle Schnittstelle
initialisieren
}
void loop() {
int sensorValue = analogRead(A0);
// Pin A0 wird analog ausgelesen und der Wert in sensorValue gespeichert
Serial.println(sensorValue);
//der Messwert wird im Serial-Monitor angezeigt
delay(1000);
}
|
Die Stellung des Potentiometers wird als Zahl von 0 bis 1023 ausgegeben.
Viele Potentiometer liefern nicht den Wert 0 Ω.
Dadurch wird die Skala
reduziert.
Mein Schiebewiderstand erlaubte nur eine Anzeige zwischen 920 und
1021. |
Damit können über das Potentiometer Werte eingestellt oder Steuerungen
vorgenommen werden.
Es kann die Position einer Mechanik erfasst werden. |

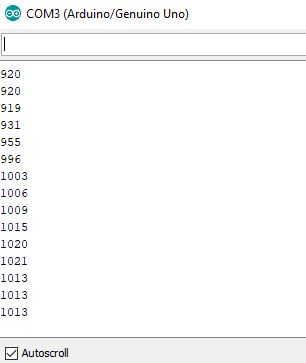

Ausgabe der Messwerte mit dem Serial-Monitor
 |

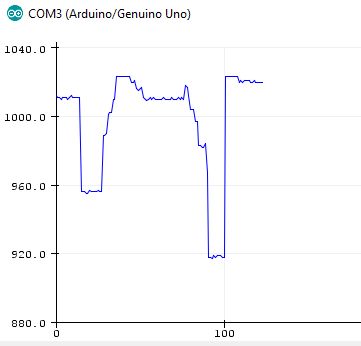

Ausgabe der Messwerte mit dem Serial-Plotter
 |
| Drehschalter |
KY-040 |
Kodierter Drehschalter (Rotary Encoder) |
Die aktuelle Position des Drehschalters wird kodiert über die Ausgänge gegeben.
Hat 5 Pins:
GND: Minuspol
+: Pluspol
SW: Potentiometer
DT
CLK
|
| Berührung |
KY-036 |
Metall-Touchsensor Modul |
Gibt ein Signal aus, falls die vordere Metallspitze des Sensors berührt wird. Die Empfindlichkeit des Sensors kann mittels Regler justiert werden.
Digitaler Ausgang: Wird eine Berührung detektiert, wird hier ein Signal ausgegeben
|
| Joy Stick |
KY-023 |
Joystick Modul (XY-Achsen) |
X und Y Position des Joysticks, werden als analoge Spannung auf den Ausgangspins ausgegeben.
|
| Infrarot |
