Netzwerk - Topologie |
Allgemeines |
Struktur des Netzwerks |

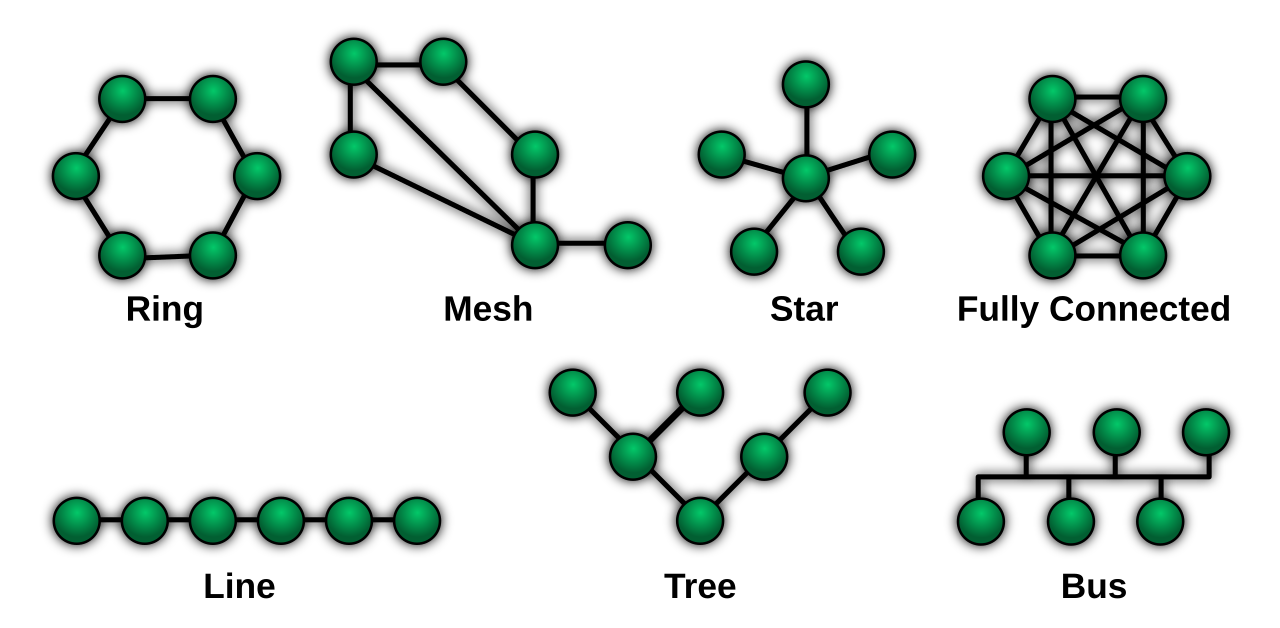

Bus, Ring, Stern |
| Bus |
| Prinzip |
Mehrere Stationen sind hintereinander geschaltet. |
Die Bus-Enden werden mit einem Abschlusswiderstand versehen. |
| Steuerung | kein Server |
Alle Stationen haben den gleichen Zugriff auf das Übertragungsmedium und die Daten. |
| Datenübertragung | Die Daten enthalten die Adresse von Sender und Empfänger. |
Die Empfängerstation liest die Daten, die übrigen ignorieren sie. |
Die empfangende Station sendet eine Bestätigung an den Absender |
| Kollision |
Senden 2 Stationen gleichzeitig, so kommt es zur Kollision. |
Die Übertragung wird unterbrochen. |
Nach einer Sendepause versuchen die Stationen erneut zu senden. |
| Vorteile |
einfach installierbar |
kurze Leitungen |
|
| Nachteile |
begrenzte Ausdehnung |
Ausfall des Netzes, wenn ein Kabel oder eine Station defekt ist. |
aufwändige Zugriffsnethoden (Kollisionen) |
|
| Ring |
| Geschlossene Kabelstrecke |
Jede Station hat ein Empfangs- und ein Sendekabel. |
kein Server |
| Vorteile |
verteilte Steuerung |
größere Netzausdehnung |
| Nachteile |
Fällt eine Station oder ein Kabel aus, so bricht das Netzwerk zusammen. |
aufwendige Fehlersuche |
hoher Verkabelungsaufwand |
|
| Stern |
| zentrale Station: Hub oder Switch |
Alle Stationen sind mit der zentralen Station verbunden. |
Die zentrale Station hat eine hohe Datenbelastung. |
| Vorteile |
einfache Vernetzung |
einfache Erweiterung |
hohe Ausfallsicherheit |
| Nachteile |
Bei Ausfall der zentralen Station fällt das Netz aus. |
hoher Verkabelungsaufwand |
Netzausfall bei Ausfall oder Überlastung des Hubs |
|

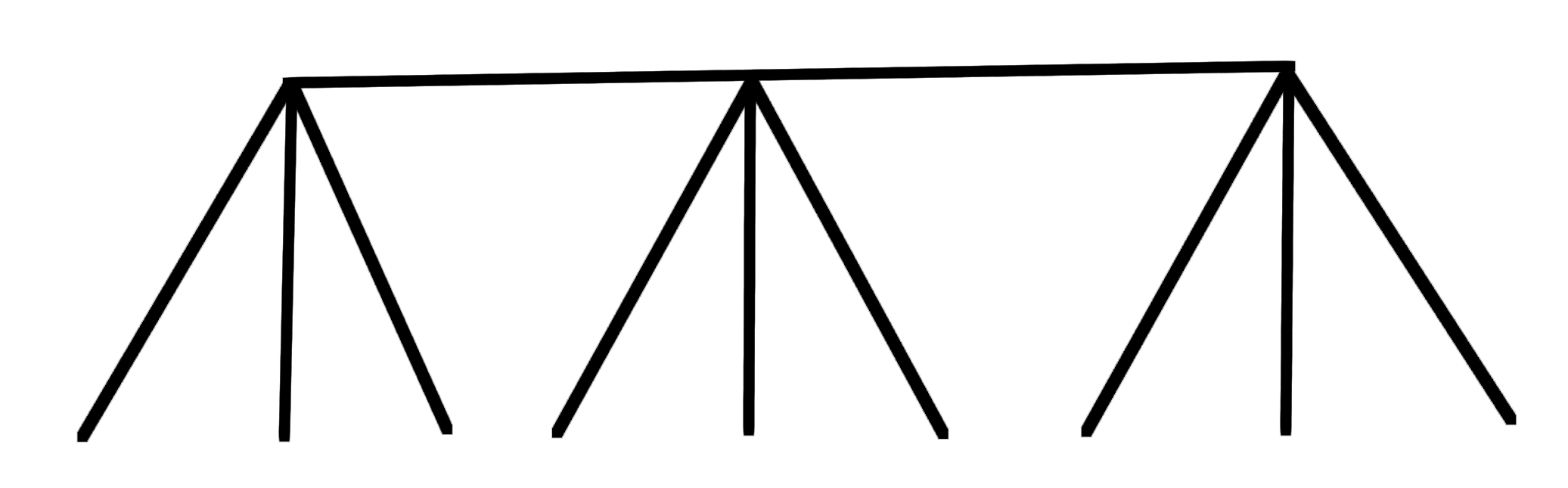

| Stern - Bus |
 |
Alle Stationen sind über eine Sternstruktur mit einem Bus verbunden. |

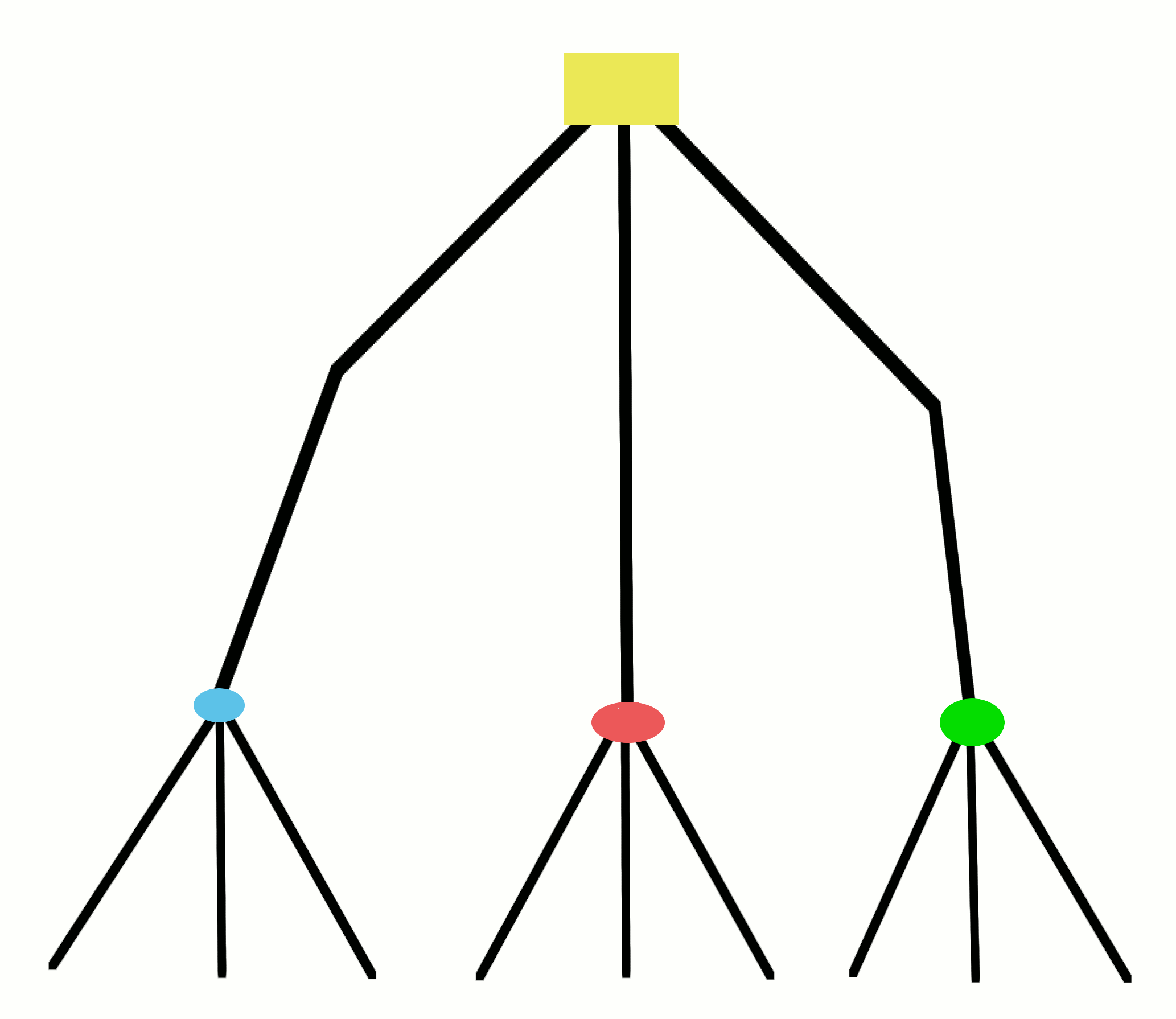

| Baum |
 |
Erweiterte Stern-Topologie |

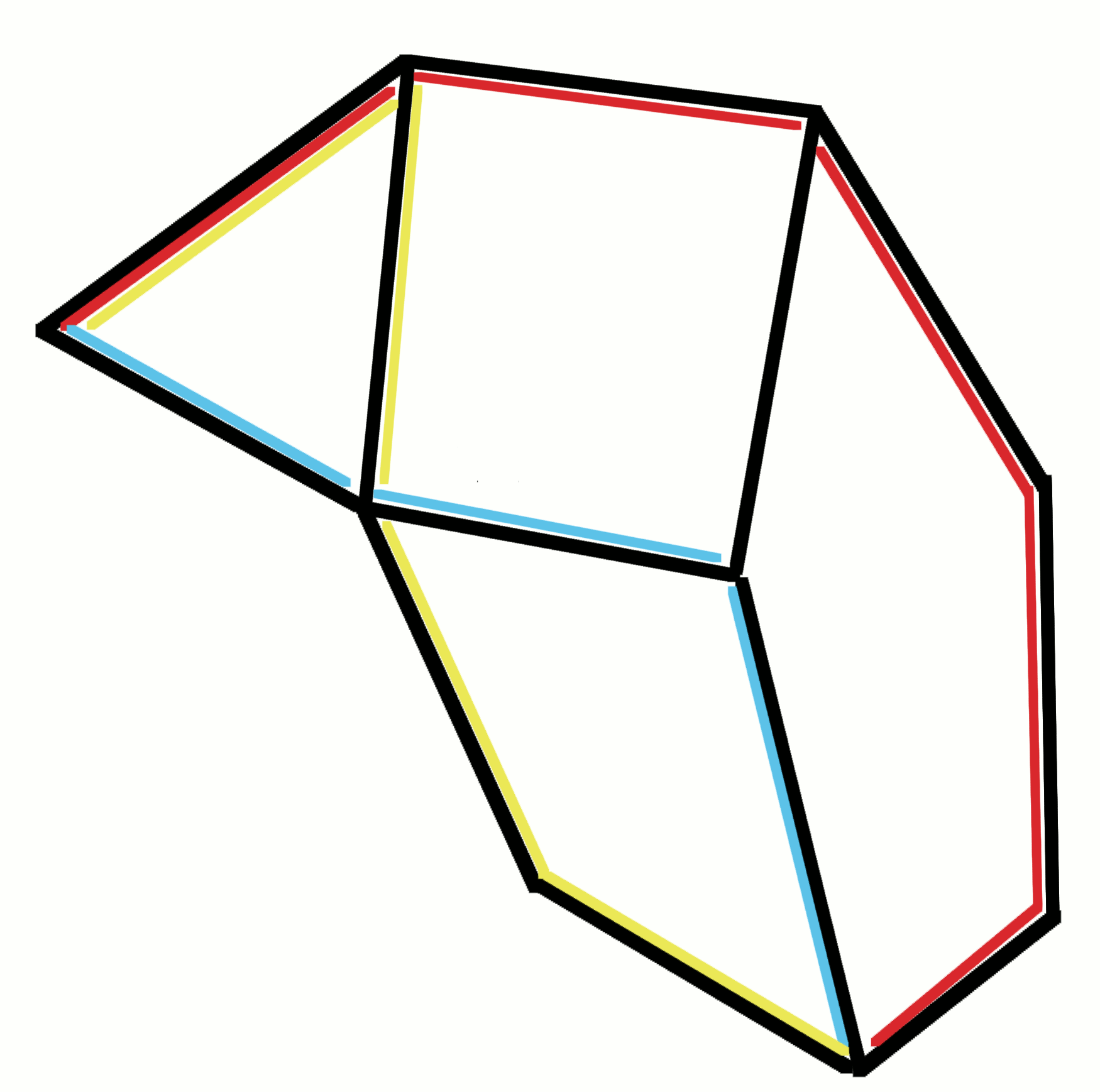

| Vermascht |
 |
Dezentrales Netzwerk, bei dem die Daten auf verschiedenen Wegen zum Empfänger gelangen können. |
| Vorteile |
dezentrale Steuerung |
unendliche Netzausdehnung |
hohe Ausfallsicherheit |
| Nachteile |
aufwendige Administration |
teue, hochwertige Vernetzung |
|
|
| Quellen |
